Mengapa Komponen Keramik Semikonduktor Memerlukan Pembersihan Pasca Pemesinan yang Berbiaya Tinggi

Bahkan ketika komponen keramik presisi semikonduktor (seperti Aluminium Oksida (Al₂O₃), Silikon Nitrida (Si₃N₄), dan Silikon Karbida (SiC)) mencapai hasil akhir seperti cermin setelah pemesinan presisi, komponen tersebut tidak dapat langsung diterapkan ke peralatan fabrikasi wafer inti (misalnya, sistem Etchers, CVD).

Sebaliknya, mereka harus menjalani proses pemurnian ultra-bersih yang sangat rumit dan mahal. Persyaratan ini tidak hanya didorong oleh kebijakan "toleransi nol" industri semikonduktor terhadap kontaminasi wafer tetapi juga oleh karakteristik struktur mikro yang unik—yaitu, sifat rapuh dan porositas yang melekat—pada keramik tingkat lanjut. Artikel ini menjelaskan secara mendalam penyebab utama dan hambatan teknis di balik tingginya biaya pembersihan keramik semikonduktor.

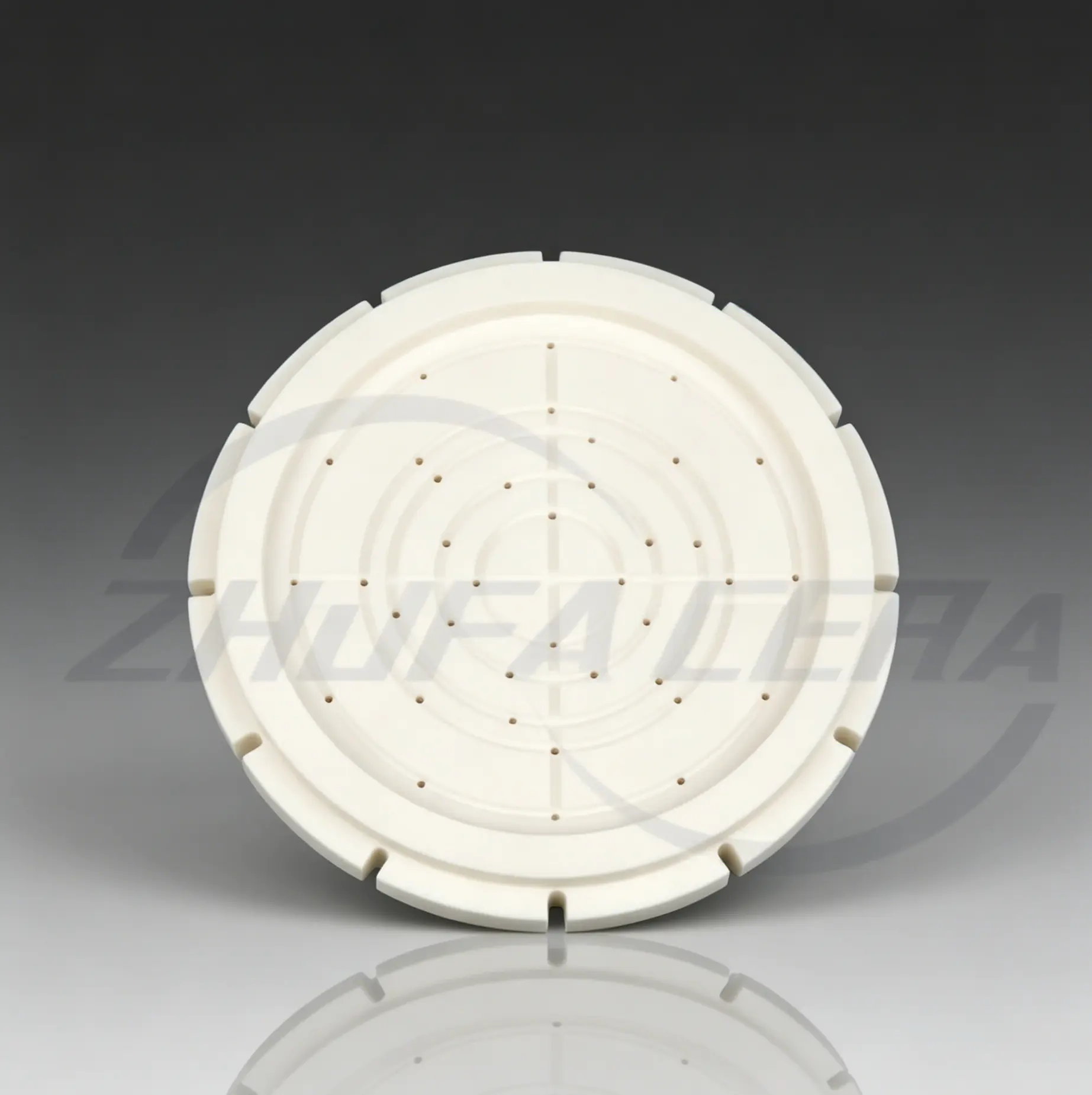

Komponen Keramik Semikonduktor Perwakilan

1. Ancaman “Residu Mikroskopis”

Dalam fabrikasi wafer simpul tingkat lanjut (misalnya, 3nm, 5nm), bahkan kontaminasi fisik atau kimia sub-nanometer dapat menyebabkan hilangnya hasil yang sangat besar. Proses pemesinan standar—seperti pembubutan, penggilingan, penggilingan, dan pemolesan—meninggalkan tiga jenis kontaminan utama pada permukaan keramik:

• Ion Logam Transisi (Paling Fatal): Keausan alat pemotong karbida dan kontak dengan perlengkapan menyebabkan ion logam seperti Tembaga (Cu), Besi (Fe), Kromium (Cr), dan Nikel (Ni). Jika ion-ion ini menguap di dalam ruang vakum dan berdifusi ke dalam substrat silikon, ion-ion ini menurunkan kinerja listrik perangkat semikonduktor, menyebabkan arus bocor yang parah atau kerusakan dielektrik.
• Residu Media Kimia & Organik: Cairan permesinan, pasta pemoles, minyak pencegah karat, dan cairan pendingin meninggalkan bahan organik makromolekul kompleks. Ketika terkena lingkungan plasma dengan vakum tinggi dan intensitas tinggi di ruang proses, bahan organik ini mengalami pelepasan gas dengan cepat. Hal ini mengganggu kestabilan tingkat vakum ruang dan mengkontaminasi silang seluruh lingkungan pemrosesan wafer.
• Partikel Sub-Mikron: Serpihan keramik halus dan bubuk mikro dihasilkan secara alami selama pemesinan. Bahkan partikel berukuran 0,1 mikron (µm) yang jatuh ke permukaan wafer dapat menghalangi sirkuit fotolitografik yang presisi, sehingga menciptakan bayangan optik yang fatal atau arus pendek listrik.

2. Karakteristik Bahan: Porositas dan Retak Mikro Rapuh

Tidak seperti logam tradisional, keramik tingkat lanjut memiliki sifat mikrostruktur intrinsik yang membuatnya sangat rentan memerangkap kontaminan.

Porositas Mikro dan Aksi Kapiler

Bahkan dengan sintering Isostatic Pressing (CIP) atau Hot Pressing (HP) berdensitas tinggi, rongga mikro tetap ada di sepanjang batas dan permukaan butiran keramik. Di bawah tekanan tinggi dari permesinan mekanis, cairan dan oli pemotongan didorong jauh ke dalam pori-pori mikro ini oleh gaya kapiler yang kuat. Pembilasan permukaan konvensional hanya menghilangkan kotoran di permukaan saja; kontaminan yang terperangkap jauh di dalam pori-pori akan terus merembes keluar pada pengoperasian alat yang vakum dan bersuhu tinggi.

Stres Pemesinan dan Retak Mikro

Karena kekerasan dan kerapuhan keramik industri yang ekstrim, penghilangan material secara mekanis (terutama penggilingan dan pemolesan) bergantung pada rekahan mikro. Hal ini meninggalkan jaringan retakan mikro sub-mikron dan bawah permukaan. Retakan mikro ini berfungsi sebagai kantong ideal untuk menangkap partikel kecil. Selain itu, selama siklus termal yang cepat pada pemrosesan semikonduktor, retakan ini meluas dan berkontraksi, bertindak seperti “hembusan” yang terus-menerus mengeluarkan ion pengotor yang terperangkap ke dalam ruangan.

3. Penggerak Biaya: Meruntuhkan Proses & Hambatan Ekonomi

Pembersihan tingkat semikonduktor membenarkan biayanya yang tinggi melalui kombinasi konsumsi bahan kimia ultra-murni, kontrol lingkungan yang ketat, dan metrologi padat modal.

Kesimpulan & Nilai Komersial

Jika produsen mencoba untuk mengabaikan atau mengambil jalan pintas dalam proses pembersihan yang berbiaya tinggi ini, komponen keramik yang tampak murni akan menjadi sumber kontaminasi kronis setelah dipasang di dalam ruang proses bernilai jutaan dolar. Kontaminasi yang diakibatkannya dapat langsung merusak seluruh batch wafer berukuran 12 inci yang bernilai tinggi, sehingga menelan biaya ratusan ribu dolar.

Oleh karena itu, pembersihan ultra-bersih semikonduktor yang berbiaya tinggi bukanlah langkah kosmetik pasca-pemrosesan yang opsional—ini adalah langkah penting dan tidak dapat dinegosiasikan. mitigasi risiko dan polis asuransi kualitas dalam rantai pasokan semikonduktor yang ketat.
