Bagaimana cara meningkatkan kekasaran permukaan pembawa wafer melalui proses penggilingan cermin keramik?

2026-07-25

Dalam rantai pasokan manufaktur semikonduktor dan pemrosesan presisi, pembawa wafer adalah komponen pendukung inti, dan kualitas permukaannya secara langsung menentukan akurasi ikatan wafer, kerataan adsorpsi vakum, dan hasil proses secara keseluruhan. Untuk pengambil keputusan pembelian dan insinyur di dalam dan luar negeri yang bertanggung jawab atas peralatan semikonduktor, fotolitografi, atau modul etsa, mencari kemampuan untuk menghasilkan permukaan akhir tingkat nanometer secara stabil (seperti Ra ≤ 0,02 μm ) pemasok adalah kunci untuk memastikan kinerja peralatan kelas atas.

Baik itu alumina dengan kemurnian tinggi, silikon karbida, atau silikon nitrida, keramik canggih memilikinya “ Keras, rapuh dan sulit untuk diproses ” karakteristik yang khas. Penggilingan mekanis tradisional dapat dengan mudah menyebabkan retakan mikro pada permukaan, tepi terkelupas, dan kerusakan di bawah permukaan, yang sering kali menjadi sumber polusi partikel di ruangan bersih. Untuk memenuhi standar ketat integritas permukaan pelanggan semikonduktor, produsen keramik terkemuka mulai meluncurkan produknya “ Penggilingan domain ulet (plastik). ” dan teknologi canggih terkait.

1. Mewujudkan penggilingan domain ulet dan teknologi bantu komposit

Untuk mencapai efek tingkat cermin sekaligus memastikan kekuatan struktural, bagian pemrosesan terutama menggunakan dua teknologi terobosan berikut, yang juga merupakan indikator penting bagi pengadaan untuk mengevaluasi kematangan teknologi pemasok:

Kerajinan satu ELID Penggilingan penajaman elektrolit online: Gunakan roda gerinda berlian yang diikat dengan logam (seperti besi cor atau dasar perunggu), dan gunakan perangkat elektrolitik khusus untuk melakukan penajaman roda gerinda mikro-elektrolitik secara real-time selama proses penggilingan. Elektrolisis terus-menerus melarutkan ikatan logam permukaan, sehingga butiran abrasif berlian halus tetap tajam dan terbuka, menghindari penghancuran dan kerusakan yang disebabkan oleh pasivasi roda gerinda.
Kerajinan dua Penggilingan dengan bantuan getaran ultrasonik: Memperkenalkan getaran mekanis amplitudo mikro frekuensi tinggi ke roda gerinda atau sistem benda kerja, menyebabkan partikel abrasif menyebabkan getaran berkala pada permukaan keramik. “ dampak - Pemotongan mikro ” status. Hal ini secara signifikan mengurangi gaya pemotongan dan panas gesekan seketika, serta sepenuhnya menekan pengelupasan makroskopis dan tepian butiran yang terkelupas.

2. Penyaringan dan pembalutan roda gerinda dan bahan abrasif yang ketat

Ketepatan alat gerinda secara langsung memetakan dan menentukan mikromorfologi akhir benda kerja:

Bahan abrasif mikro dan balutan presisi: Pada tahap penggilingan halus, roda gerinda berlian dengan ukuran butiran lebih halus (seperti W5 至 W10 bahkan berbutir lebih halus), dan runout melingkar roda gerinda dikontrol di dalamnya 1 mikron di dalam, menghindari Ketukan kecil meninggalkan bekas pemesinan spiral pada permukaan keramik.
Koneksi pemolesan komposit multi-pass: Penggilingan cermin biasanya membutuhkan mikron / Pasta abrasif berlian skala nano digunakan untuk pemolesan transisi langkah demi langkah guna menghilangkan retakan mikroskopis sepenuhnya dan memenuhi persyaratan integrasi ruangan bersih bebas polusi.

Tiga. Kontrol tertinggi terhadap parameter gerakan gerinda dan sistem peralatan mesin

Kedalaman potong mikron dan laju pemakanan rendah: Kontrol secara ketat kedalaman pemotongan tunggal hingga tingkat sub-mikron ( 0,5 ~ 2 μm/lintasan ), memaksa material untuk menjalani reologi plastik mikroskopis daripada disintegrasi, dan pada saat yang sama, dikombinasikan dengan kecepatan pengumpanan yang rendah, menghindari tanda getaran mikro yang disebabkan oleh fluktuasi gaya pemotongan seketika.
Peralatan mesin dengan kekakuan sangat tinggi dan pendinginan ramah lingkungan: Penggiling permukaan ultra-presisi yang menggunakan bahan dengan tingkat redaman tinggi (seperti granit atau alas besi cor berkekuatan tinggi), dikombinasikan dengan cairan pendingin presisi aliran tinggi dan bertekanan tinggi, dapat membersihkan serpihan penggilingan halus secara tepat waktu untuk mencegah goresan sekunder, memastikan bahwa setiap pelat pembawa yang dikirimkan ke pembeli memiliki kebersihan dan kehalusan yang hampir sempurna.

Empat. Berbagi produk pada umumnya

Dalam peralatan semikonduktor proses lanjutan, selain pembawa wafer, banyak komponen fungsional inti juga sangat bergantung pada teknologi penggilingan cermin untuk menembus batas kinerja fisik. Berikut ini adalah analisis mendalam tentang karakteristik teknik, pemilihan material, dan indikator utama pemrosesan cermin dari empat jenis bagian struktur keramik penghalang berteknologi tinggi:

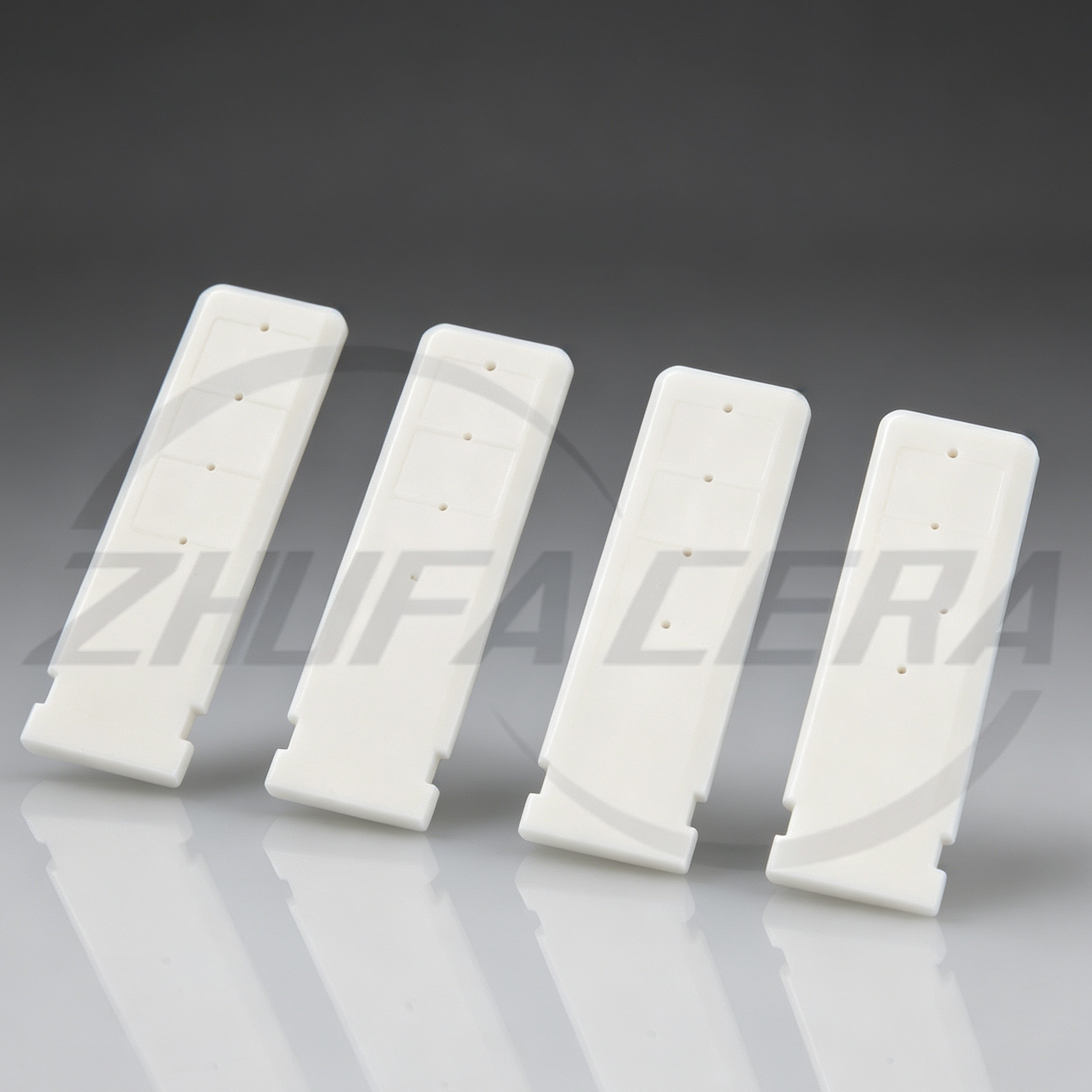

1. Chuck elektrostatis semikonduktor ( ESC ) Lapisan dielektrik keramik dan substrat pembawa

Bahan utama: 99,9% Alumina dengan kemurnian tinggi atau silikon karbida sinter.

Indikator teknis utama: kekasaran permukaan Ra ≤ 0,015 m , kerataan ≤ 3 mikron (format penuh), paralelisme <5 mikron 。

Nilai teknis dan kebutuhan penggilingan cermin: Chuck elektrostatis perlu menggunakan gaya Coulomb atau gaya Johnson saat bekerja. - Rabe ック( JR ) efek sangat menyerap wafer silikon. Jika terdapat kekasaran mikroskopis atau retakan mikro pada permukaan penahan beban, akan mudah menyebabkan pelepasan mikro celah udara lokal di bawah tegangan tinggi beberapa ribu volt, sehingga merusak lapisan dielektrik dan merusak wafer. Lulus ELID Proses gabungan penggilingan cermin ultra-presisi dan pemolesan mesin kimia dapat sepenuhnya menghilangkan kerusakan di bawah permukaan dan memastikan keseragaman konduksi panas di bagian belakang dan keandalan isolasi tegangan tinggi.

[Diagram struktur inti]

Ra ≤ 0,02 μm

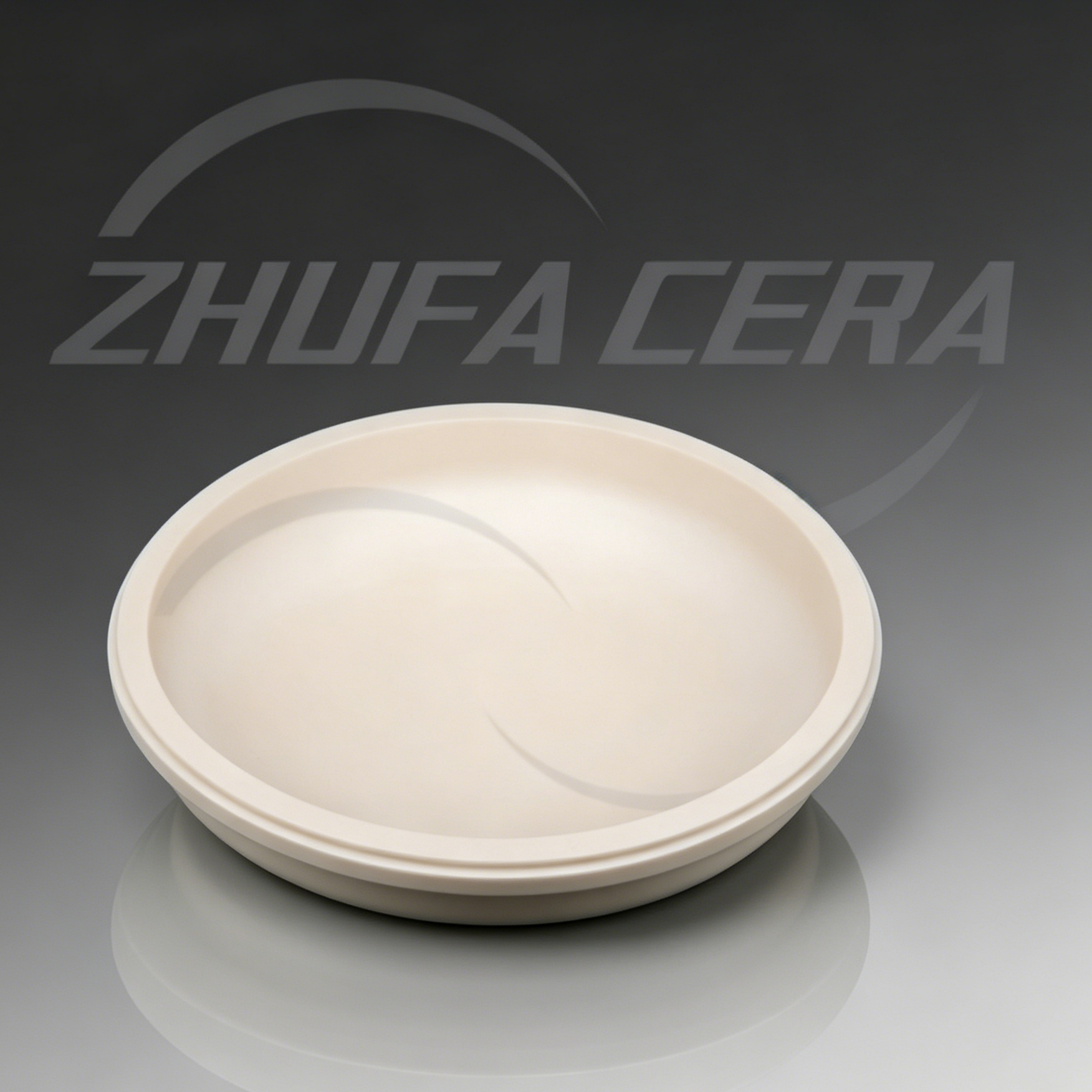

2. Cincin Fokus Etsa Plasma Ruang Reaksi

Bahan utama: Silikon karbida sinter fase tunggal dengan kemurnian tinggi atau silikon nitrida pengganti kuarsa kepadatan tinggi 。

Indikator teknis utama: Kerataan permukaan sendi ≤ 5 mikron , dinding samping dan permukaan tangga selesai Ra ≤ 0,05 m 。

Nilai teknis dan kebutuhan penggilingan cermin: Cincin fokus mengelilingi wafer silikon dan langsung terkena fluor yang kuat / dibombardir oleh plasma berbasis klorin. Kekasaran mikroskopis yang berlebihan akan meningkatkan laju erosi kimia plasma dan menghasilkan partikel terkelupas yang mencemari wafer. Penggilingan presisi dapat mengoptimalkan kondisi ikatan batas butir, mengurangi konsentrasi tegangan mikroskopis, dan secara signifikan memperpanjang masa pakainya di rongga etsa.

[Diagram struktur inti]

Ra ≤ 0,02 μm

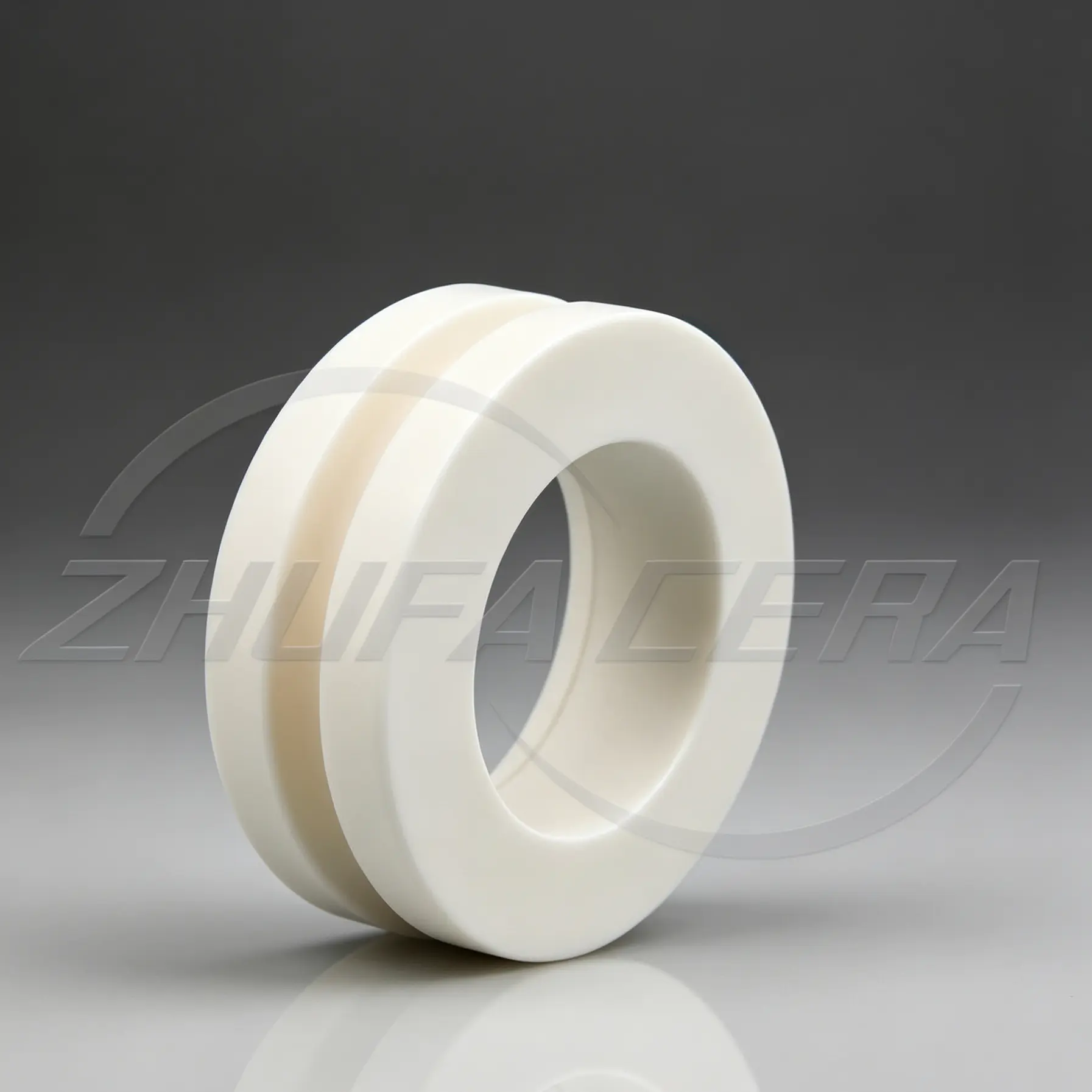

3. Penggaris referensi keramik untuk mesin fotolitografi

Bahan utama: Keramik Kaca Kristal Ekspansi Termal Nol 或 Silikon karbida panas yang ditekan dengan kekakuan tinggi.

Indikator teknis utama: koefisien ekspansi linier < 1,0×10⁻⁶/K , kekasaran permukaan Ra ≤ 0,01 μm , kerataan lokal mencapai tingkat sub-mikron.

Nilai teknis dan kebutuhan penggilingan cermin: Sebagai tolok ukur inti untuk penyelarasan dan pemosisian optik, komponen-komponen ini tidak memiliki toleransi terhadap deformasi termal dan kesalahan geometri. Penggilingan berbantuan ultrasonik dan penggilingan tingkat nano memastikan ketajaman dan stabilitas geometris jangka panjang dari referensi garis terukir, yang secara langsung menentukan keakuratan overlay mesin litografi.

[Diagram struktur inti]

Ra ≤ 0,02 μm

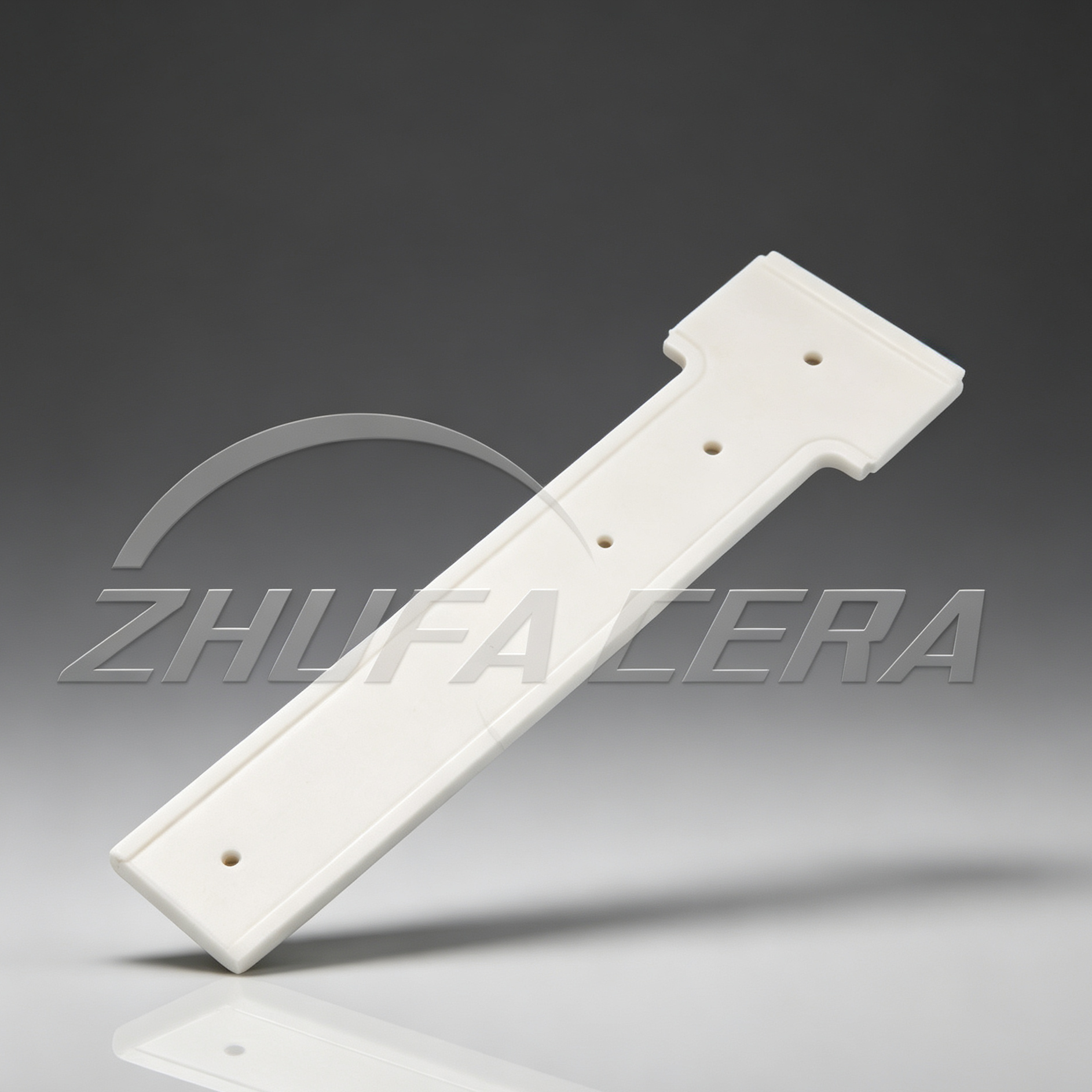

4. Rel dan penggeser bantalan udara ultra-presisi semikonduktor

Bahan utama: Keramik alumina densitas tinggi ( Al₂O₃ ) atau silikon karbida sinter reaksi.

Indikator teknis utama: Panduan kelurusan permukaan ≤ 1 m / 300mm , kekasaran permukaan Ra ≤ 0,02 μm , kekerasan SDM > 88 。

Nilai teknis dan kebutuhan penggilingan cermin: Film udara skala mikron digunakan antara rel pemandu bantalan udara dan bantalan udara untuk mencapai gerakan suspensi tanpa gesekan. Jika terdapat bekas pisau atau riak berukuran mikron pada permukaan kerja rel pemandu, maka secara langsung akan menyebabkan turbulensi lapisan udara, getaran dan “ merangkak ” fenomena. Kepadatan permukaan yang sangat tinggi dan koefisien gesekan yang sangat rendah yang dihasilkan oleh penggilingan cermin merupakan prasyarat untuk mewujudkan pergerakan platform pemosisian CNC skala nano yang berkecepatan tinggi dan mulus.

[Diagram struktur inti]

Ra ≤ 0,02 μm

5. Bagaimana cara memilih pemasok keramik presisi yang andal?

Bagi pengambil keputusan pembelian, ketika mengevaluasi pemasok keramik struktural semikonduktor, selain meninjau kuotasi pemrosesan dasar, mereka juga harus fokus pada penembusan tiga indikator rantai pasokan inti berikut:

1. Proses loop tertutup dan peralatan inti: Verifikasi apakah pemasok memilikinya ELID Penggiling penajam elektrolitik online, pusat permesinan bantu ultrasonik, dan serangkaian lini produksi penggilingan dan pemolesan skala nano yang lengkap dapat menghindari akumulasi toleransi dan kontrol kualitas yang disebabkan oleh berbagai proses outsourcing.

2. Kemampuan deteksi dan penelusuran: Pemasok diharuskan menyediakan interferometer cahaya putih, instrumen pengukuran koordinat tiga dimensi presisi tinggi, dan laporan deteksi kebocoran spektrometri massa helium untuk memastikan bahwa komponen seperti pelat pembawa dan chuck elektrostatik yang dikirimkan dalam setiap batch mematuhi Ra ≤ 0,02 μm Dan tidak ada standar ketat untuk retakan mikro.

3. Kustomisasi teknik dan dukungan analisis kegagalan: Evaluasi apakah tim teknisnya dapat membantu dalam pencocokan tingkat material dan desain optimalisasi struktural berdasarkan lingkungan kerja yang disediakan oleh pelanggan (seperti konsentrasi plasma spesifik, persyaratan insulasi tegangan tinggi).

Jika Anda mencari mitra terpercaya yang dapat menyediakan keramik struktural semikonduktor presisi tinggi dan komponen inti yang disesuaikan seperti pembawa wafer dan chuck elektrostatis, jangan ragu untuk menghubungi kami untuk lembar data material terperinci dan solusi khusus.
